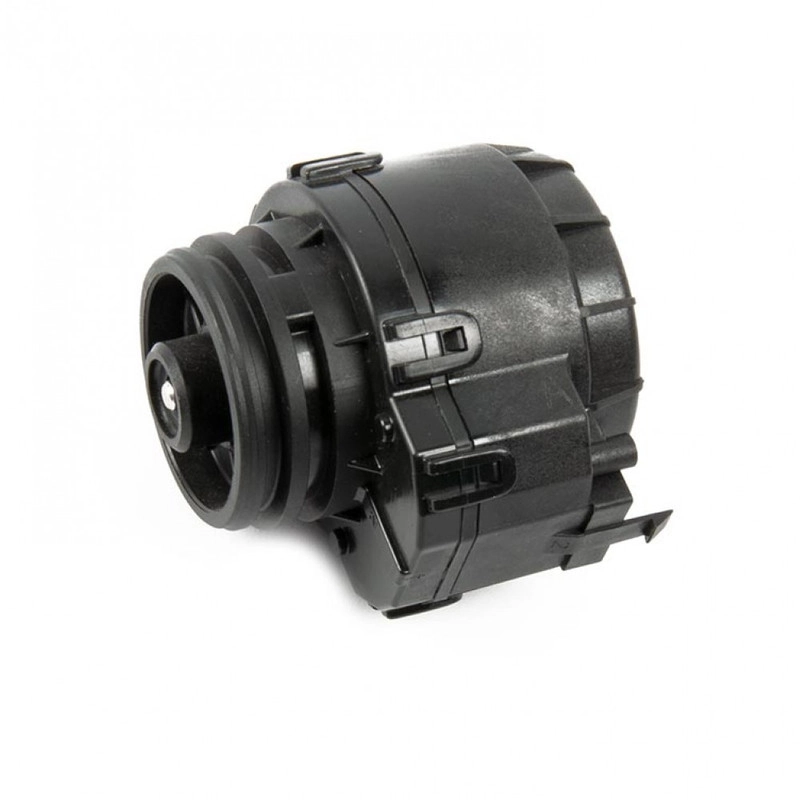

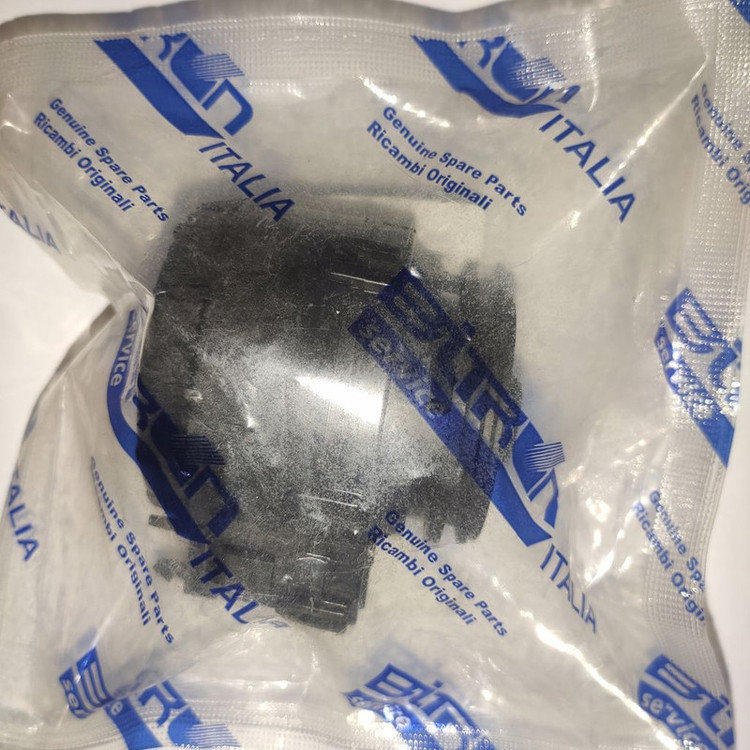

شیر موتوری سه طرفه پکیج بیترون مدل اپتیما

شیر سه‌راهه برقی پکیج دیواری در پکیج‌های دومبدل برای تغییر وضعیت کارکرد پکیج از حالت بهداشتی به گرمایش از شیر سه‌راهه استفاده می‌شود. دو قطعه اصلی تشکیل‌دهنده شیر سه‌راهه، یکی موتور شیر سه‌راهه و دیگری شفت (میله) است که کارکرد موتور باعث ایجاد نیرو برای جابه‌جایی شفت و تغییر وضعیت شیر سه‌راهه و تغییر مدار فعال برای کارکرد دستگاه می‌شود. بدین معنی که با قرارگیری در حالت گرمایش، اتصال مبدل اصلی و مبدل ثانویه قطع شده و آب با گرم شدن در مبدل اصلی به سمت وسایل گرمایش ساختمان به طور مثال رادیاتورها می‌گردد و با قرارگیری در حالت بهداشتی، اتصال مبدل اصلی به وسایل گرمایشی ساختمان قطع و آب در مسیر اصلی بین مبدل اصلی و ثانویه در جریان خواهد بود. هنگامی که در سیستم درخواست آب گرم بهداشتی وجود دارد مسیر گرمایش بسته شده و تمام انرژی دستگاه پکیج صرف گرم کردن آب بهداشتی می‌شود. شیر سه‌راه برقی (موتوری) از قسمت‌های زیر تشکیل شده است: 1٫موتور 2٫شفت 3٫بلوک سه‌راهه موتور شیر سه‌راهه: موتور که دارای حرکت خطی رفت و برگشت است در قسمت بالا قرار گرفته است. با ولتاژ 230-220 ولت کار می‌کند. این موتور دارای سه اتصال الکتریکی است که اتصال 1 و 2 موجب حرکت به سمت پایین و اتصال 2 و 3 موجب حرکت به سمت بالا می‌شود. (اعداد 1، 2 و 3 در محل اتصال 3 رشته سیم به موتور مشخص است.
